HDL—9W型微機漢顯定硫儀

HDL-9W微機定硫儀(測硫儀)是依據庫侖滴定法的原理（參見GB/T214國家標準），由單片機系統負責高溫爐的升溫控制，采集溫度、測量結果的數據，并將數據傳輸給主控微機，由微機系統進行數據處理，顯示爐溫、測量結果、送樣位置等信息，向單片機系統發送控制命令，自動完成實驗。也就是說，化驗員只需輸入樣重，其他工作由儀器自動完成。當設備工作在脫機狀態時，由單片機系統獨立完成所有操作。儀器既可以微機工作又可以改為液晶面板操作,兩用型,開機的同時按儀器面板上的白色“數字鍵”改為漢顯液晶模式，按藍色“方向鍵”改為微機電腦模式。關機后自動保存,下次開機不做修改，自動默認上次操作模式。

主要技術參數：

1、硫的測量范圍： 0.01-40% 。
2、測硫分辨率：0.01% 。
3、測硫時間： 3-9分鐘 ，微機自動判斷控制。
4、加熱體硅碳管長度:400mm ,升溫速度快：20-40分鐘。
5、工作溫度用戶可通過軟件在800℃-1150℃之間選擇設定(測煤時為1050℃，測石油時可選擇800 ℃）。
6、電源要求：單相交流電壓 220V 50Hz, 功率 2KW 。
7、準確度： 符合國標 GB/T214 《煤中全硫的測定方法》和 GBT2286《焦炭全硫含量的測定方法》 。
8、整個實驗過程由電腦控制自動完成，也可脫離電腦由單片機工作（液晶屏顯示、微型打印機輸出），兩用型。
9、將高溫爐、磁力攪拌器、空氣凈化裝置、電解池、自動送樣機構、單片機控制線路合理地放置在同一機箱內，使整機系統美觀、體積小、儀器放置與連接方便、軟件操作與日常維護簡單等特點。
10、主機體積：580mm（長）×470mm（寬）×460mm（高）
11、整機重量：45公斤

產品包裝：木箱，尺寸：長570mm，寬650mm，高470mm，重58公斤

定硫儀結構及組成示意：

圖 1 系統主要組成部分示意圖

1、主控微機和打印機：用于運行控制程序，提供人機交互界面，顯示高溫爐溫度，測量結果，送樣位置等信息；根據用戶操作發出各種命令來完成測量、數據查詢、打印等功能。通過一根串行通訊線與定硫儀連接。
2、單片機系統：負責高溫爐的升溫過程、控制升溫溫度、采集測量數據、接受主控微機指令完成實驗過程。
3、高溫裂解爐：采用管式高溫爐為燃燒爐,其加熱元件為一端接線的雙螺紋硅碳管。為保護硅碳管 ,在其外部套一剛玉護管,然后再填充高鋁和硅酸鋁保溫棉,以達到良好的保溫性能。
4、電解池：電解池材料用透明有機玻璃制成,容積約400毫升,在上蓋固定有一對鉑電解電極和一對鉑指示電極。
5、磁力攪拌器：由一轉速可調節的電機，帶動電解池內用塑料封裝的鐵芯攪拌棒，攪拌馬達轉速約為500轉/分, 攪拌速度較快，有利于分析結果趨于準確，但不易太快，過快易引起攪拌失步。
6、空氣凈化裝置：該部分由電磁泵、空氣流量計（0-1000毫升/分）、干燥器等組成。
電磁泵：通過抽氣使燃燒試樣中產生的SO₂，SO₃等氣體快速溶解到電解池中。
干燥器：除去空氣中酸性氣體和水分等雜質，由于從電解池中抽出的空氣含水分量大，須經常烘烤和更換硅膠。 流量計：配有針形閥，用于調節流速，實驗時一般調到1.0左右。

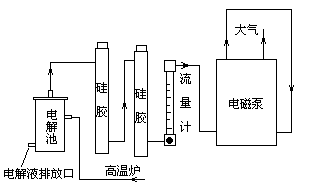

HDL-9W定硫儀系統氣路示意圖

定硫儀使用說明及實驗方法：

工作原理：

煤樣在不低于1150℃高溫和催化劑作用下，于凈化的空氣流中燃燒分解。生成的二氧化硫以電解碘化鉀和溴化鉀溶液所產生的碘和溴進行庫侖滴定。電生碘和電生溴所消耗的電量由庫侖積分儀積分，并顯示煤樣中所含硫的毫克數。

微機操作部分使用說明（微機模式）

開機的同時按儀器面板上的藍色“方向鍵”改為微機電腦模式。關機后自動保存,下次開機自動默認微機模式。

定硫儀軟件安裝步驟：

1.硬件安裝：將所帶電纜線接至220V 單相電源（電源線應大于4平方毫米），然后用串行通訊電纜與主控微機連接。
2.軟件安裝：將程序光盤放進光驅，打開光驅盤，點擊“Setup.exe” 圖標，軟件自動完成安裝。

軟件系統操作及窗口說明

本系統軟件運行于 windows 操作系統，支持多任務運行，人機交互，按鍵、鼠標操作，即學即用。 |

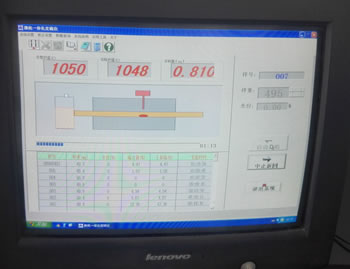

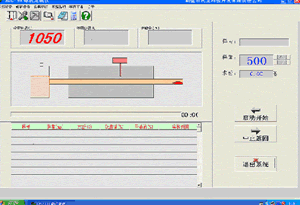

打開 HDL-9W定硫儀電源，雙擊桌面“微機定硫儀”的快捷方式，即可進入微機測硫程序界面

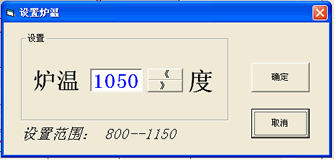

1.系統設置窗口，包括串口設置，用戶信息設置和爐溫設置，可以分別設置串口（com1-com4），用戶信息和爐體設定溫度。

2.修正設置窗口

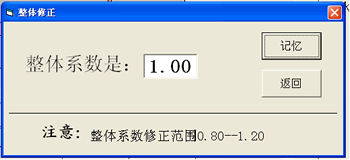

包括整體系數修正和分段修正，整體系數修正用在試驗結果（高硫，低硫）都偏高或者偏低時，分段修正用在某段硫值結果偏高或者偏低時，輸入相應數值，點擊“記憶”按鈕保存設置。具體設置見《定硫儀常見問題及維護方法》

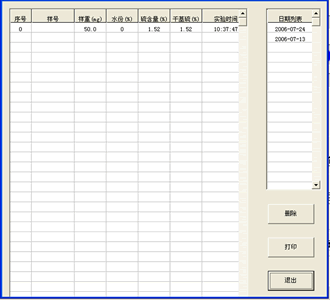

3.數據查詢窗口

可以查看歷史數據及數據的整理和數據打印

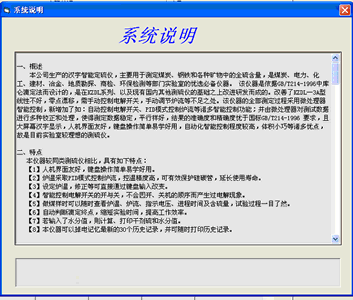

4. 系統說明窗口 包括微機定硫儀HDL-9W的使用簡要說明。		5.實用工具窗口 包括計算器和記事本，方便用戶在實驗過程中對一些事情的處理

定硫儀脫機工作時使用說明(漢顯模式)

開機的同時按儀器面板上的白色“數字鍵”改為漢顯液晶模式，關機后自動保存,下次開機自動默認漢顯模式。

鍵盤操作說明及使用方法：

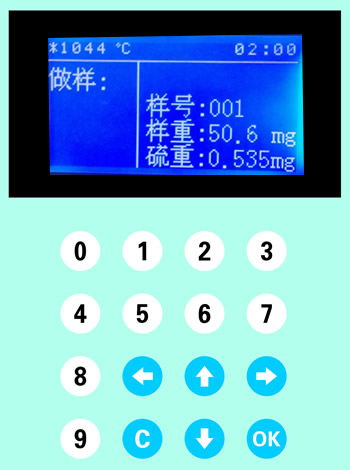

儀器的操作通過面板上16個觸摸鍵來實現。其中10個數字鍵，4個方向 鍵←↑↓→，1個確認鍵OK，1個返回鍵C。

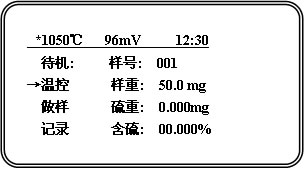

待機狀態： 儀器打開電源開關后， 自動進入待機項目屏幕左上角顯示當前爐溫，中間顯示指示電壓，右上角顯示時鐘。光標默認在做樣項目，按↑↓鍵可上下移動改變待選項目。按OK鍵儀器進入光標所指項目。

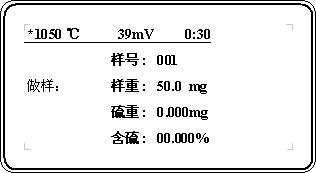

（1）當光標指向“做樣”菜單，按OK鍵，或直接按數字鍵后屏幕將顯示輸入數據畫面：在此，可以輸入樣重，改變樣號，輸入水分以便做干基硫。輸入樣重為00.0表示要調試送樣機構。正常做樣時樣重不能為0.輸入數據后按OK鍵就可進入正常作樣程序。正常作樣畫面如下：如中止實驗請按C鍵。

（2）當光標指向"溫控"，按OK鍵后屏幕顯示：通過此顯示，化驗員可以實時查看溫控器各參數，以便了解溫控器的性能。

（3）當光標指向”設置“鍵，按OK鍵后可看設置爐溫,日期。如想修改，輸入數據后按OK鍵，儀器將自動記憶。如果查看不修改按C鍵返回。 其中設置時間中01，非當前年份，而是序號使用年，勿修改。

（4）當光標指向修正，按OK鍵屏幕顯示：可以查看，修改偏差表。改變整體系數。如想修改，輸入數據后按OK鍵，儀器將自動記憶。如果查看不修改按C鍵返回。

整體系數修改為標準值除以實際值。修改范圍：0.8-1.2之間。

實驗步驟：

1.打開主機電源，點擊電腦桌面“HDL-9W定硫儀”圖標，進入 HDL-9W 定硫儀界面，溫度自動向設定溫度升溫。
2.溫度升到設定溫度期間，須先打開氣泵、檢查氣密性，調節氣流量到0.8-1.2之間，一般為1.0，關閉兩通閥，將配置好的電解液吸入電解池內，打開攪拌器。

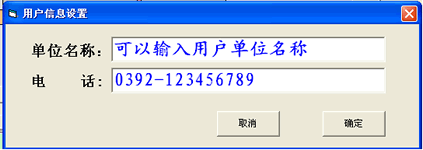

3.在“用戶信息設置”里輸入相關信息，先做 1-2 個廢樣（平衡電解液），使指示電壓達到35mV左右,測出含硫值不為零時就可以做正式試樣。
4.把待測試樣在瓷舟內用萬分之一天平稱重（稱至 50mg ± 0.5mg ），在煤樣上蓋一薄層三氧化鎢，將瓷舟放入石英舟上，輸入樣號，試樣重量和水分值，按“啟動開始”按鈕，機器自動送樣，實驗過程由微機自動控制，實驗結束后，打印機將打印出結果。
5. 試驗連續進行，如中間間隔時間較長（超過10分鐘），在正式試驗前需加燒一個廢樣。
6. 試驗完畢，應先關閉氣泵、攪拌，再關閉電源開關，退出微機定硫儀程序。
7.整個試驗過程由計算機控制，按預先寫入的程序執行。送樣時分別在 500 ℃處停留，然后自動控制送樣機構逐步達到 1150 ℃，并在此停留長到9分鐘。試樣經充分燃燒分解后，計算機會自動判斷出庫侖滴定終點并提前返回。待石英舟和瓷舟自動返回到原位后，漢顯模式時微型打印機將自動打印出實驗結果，微機模式實驗結果自動保存到電腦數據庫，本次試樣試驗完畢。

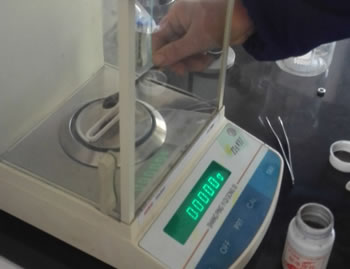

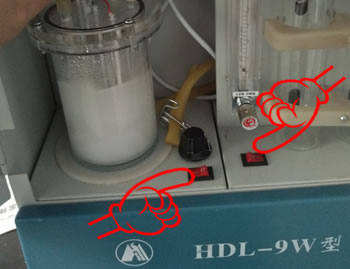

1.用萬分之一天平稱重50mg。		2.依次打開電源，氣泵，攪拌開關，裝入電解液。
3.將裝有試樣的瓷舟放在石英舟上。		4.輸入試樣重量，按“啟動開始”按鈕，機器自動送樣，實驗結果保存到電腦數據庫，試驗完畢。

測定的允許差（精密度）

定硫儀常見故障及排除

見《定硫儀常見問題及維護方法》

HDL-9W型微機定硫儀安裝調試需要的條件:

實驗臺2米，有220V單相30A空氣開關（電壓不穩定的地區請配備大于或等于5KVA穩壓電源器）；
萬分之一電子天平。自備電腦配置基本要求：一個有九針接口（也就是串口通信接口）

HDL-9W型微機漢顯定硫儀裝箱配置清單：

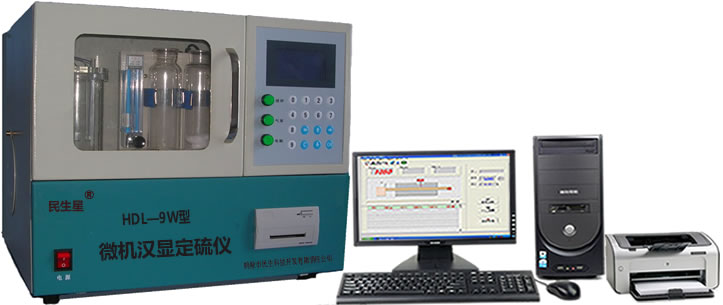

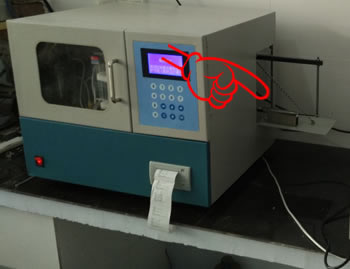

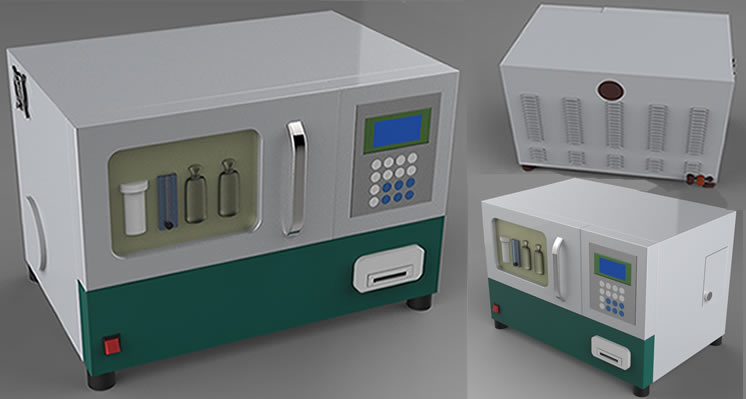

HDL-9W型微機漢顯定硫儀產品展示：

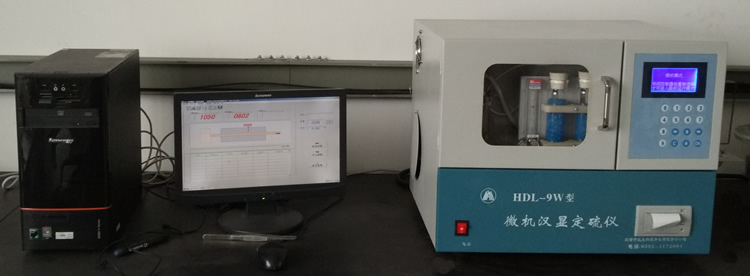

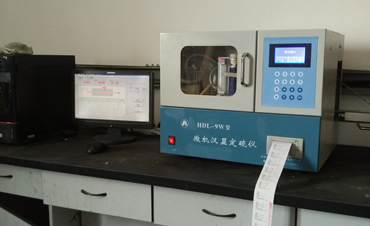

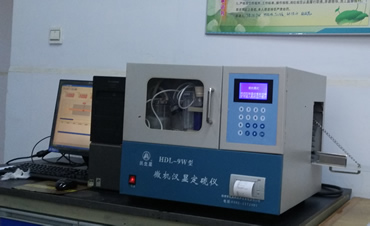

HDL-9W型微機漢顯定硫儀現場照片：
